VMware ESXi环境下AMD锐龙核显（iGPU）直通配置教程

前段时间，我与文超(多款 ESXi 社区工具开发者，包括AMD Zen4/Zen5 平台 ESXi IPMI 温控驱动、瑞昱网卡 ESXi 驱动扩展包的创作者)进行了交流。他为博通旗下 VMware 生态社区做出了诸多出色贡献。依托他最新的开发成果，如今在铭凡 MS-A2 这类主流 AMD 锐龙平台上部署 ESXi 时，功能短板被大幅补齐，而该设备也成为了实验室环境中搭建 VMware 云基础架构(VCF 9.1)的理想机型。

目前仅剩一项功能未能实现充分利用：新款 AMD 锐龙处理器搭载的集成显卡(核显)。这款核显性能不俗，完全可以运行人工智能模型。

我此前已针对该问题做过大量调研，甚至联合研发团队进行过调试，能听到全新的解决思路总是一件好事。没想到几天后，文超就拿出了一套可行方案，不过该方案存在一些限制条件，我结合自身过往相关经验协助完善了细节。

这套 ESXi 核显直通方案主要归功于文超，同时他也借鉴了 Proxmox 社区此前的实践经验。Proxmox 社区同样遭遇过核显直通难题，并摸索出了有效的规避办法。

简单来说，若要在 ESXi(或 Proxmox)的虚拟机中正常使用 AMD 核显，必须准备视频 BIOS(VBIOS)镜像文件与图形输出协议(GOP)文件。你可以自行提取并生成这两类文件(下文附详细教程)，目前 Proxmox 社区已在 GitHub 仓库中分享了大量现成文件，可直接下载使用。

如果仓库中没有对应你设备的文件，就需要自行制作 VBIOS 和 GOP 文件，也欢迎将制作好的文件分享至社区，惠及更多技术从业者。我已使用仓库内的镜像文件，在 ** 铭凡 MS-A2(锐龙 9 7945HX)和极摩客 K11(锐龙 9 8945HS)** 两台设备上，搭配 Ubuntu 26.04 虚拟机完成了全流程测试验证，具体操作步骤如下。

第一步：下载对应核显的 VBIOS 镜像与音频镜像文件

下载地址：https://github.com/isc30/ryzen-gpu-passthrough-proxmox

铭凡 MS-A2

视频 BIOS 镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/vbios_7945hx_MS-A2.bin

图形输出协议镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/AMDGopDriver.rom

极摩客 K11

视频 BIOS 镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/vbios_8945.bin

图形输出协议镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/AMDGopDriver.rom

第二步：将两个镜像文件上传至 ESXi 数据存储

可将文件存放至共享目录，也可后续直接放入对应虚拟机的文件夹内。

第三步：启用 AMD 核显 PCI 直通功能

通过 vSphere 客户端或 ESXi 主机客户端开启核显直通，具体界面参考下方截图。

铭凡 MS-A2 直通设置界面

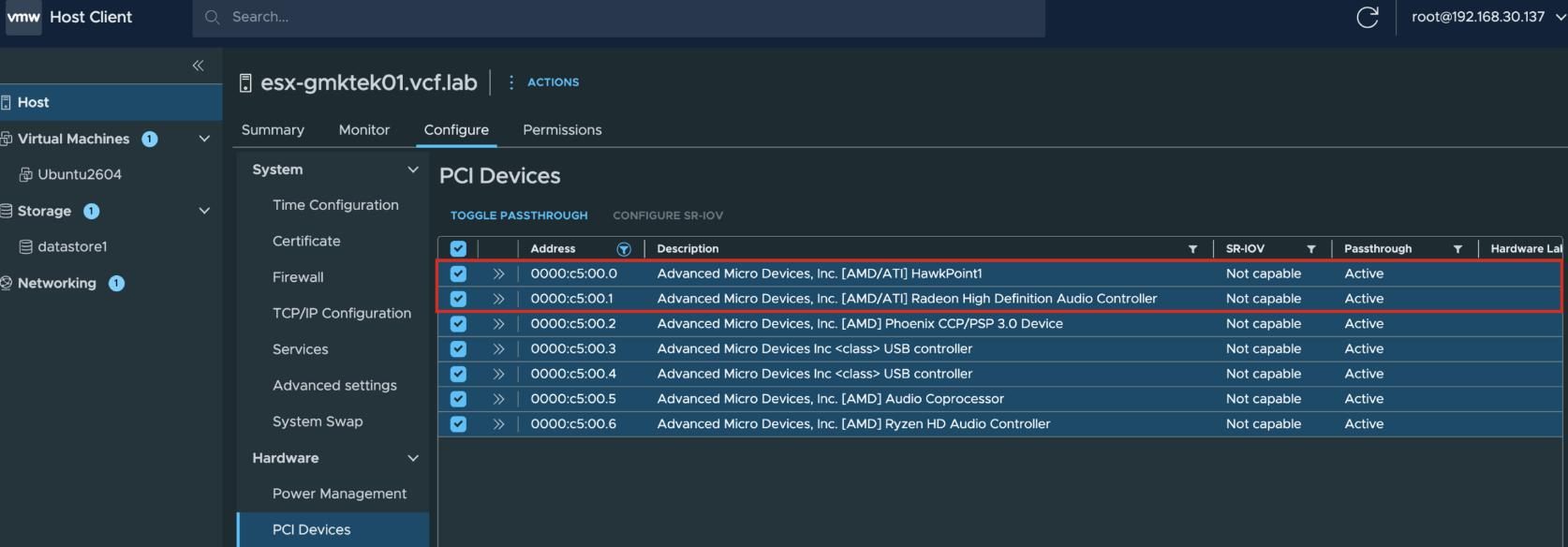

极摩客 K11 直通设置界面

第四步：创建并配置 Linux 虚拟机(示例系统：Ubuntu)

使用 vSphere 客户端或 ESXi 主机客户端新建 Linux 虚拟机并完成系统安装。本次示例系统为 Ubuntu 26.04。请提前开启 RDP 远程桌面并确保功能正常，后续步骤需要禁用 VMware 默认的 SVGA 虚拟显卡，届时将无法使用虚拟机控制台。

执行以下命令配置系统与远程桌面：

apt update && sudo apt upgrade -y
apt install -y xrdp xfce4 xfce4-goodies
echo "startxfce4" > ~/.xsession
adduser xrdp ssl-cert
systemctl enable xrdp
systemctl restart xrdp
ufw allow 3389/tcp
ufw reload

确认虚拟机可正常通过 SSH 和 RDP 连接后，关闭虚拟机。

第五步：为虚拟机添加 PCI 设备

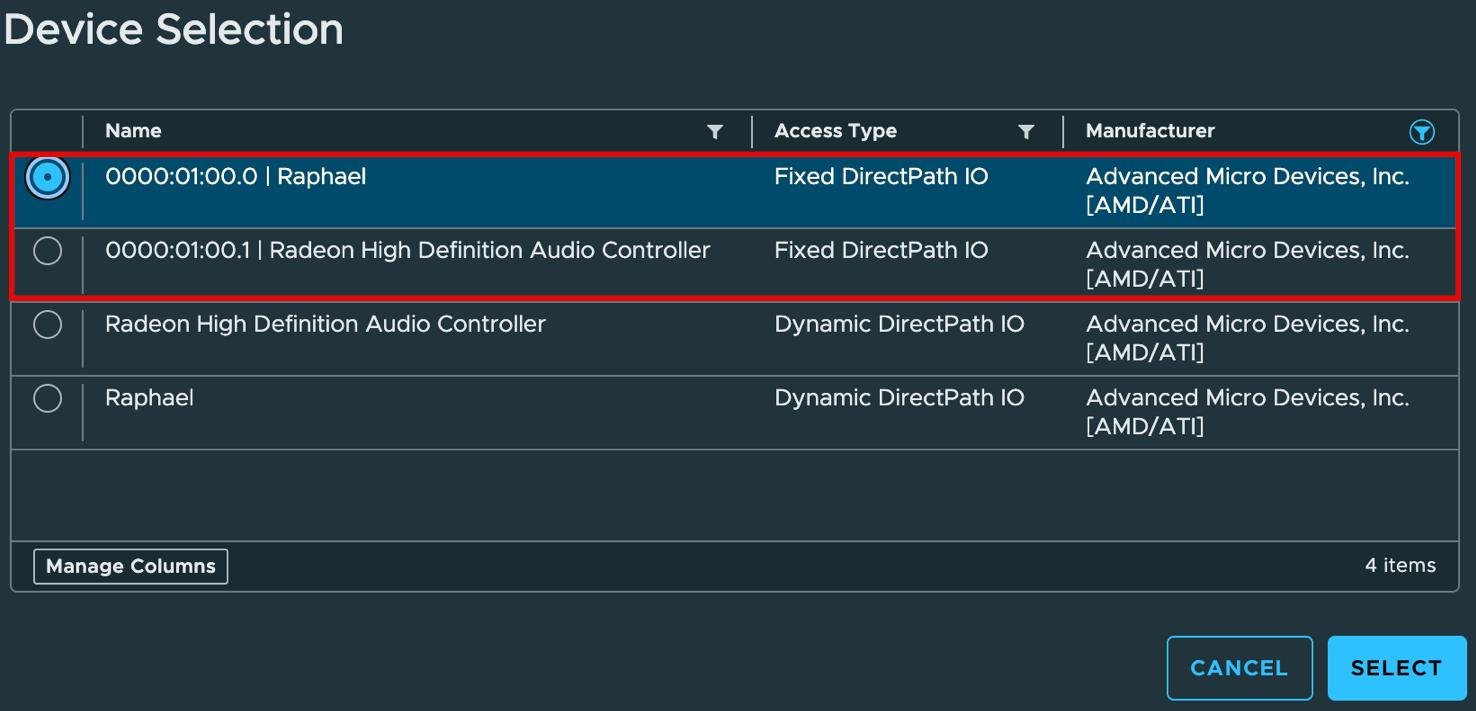

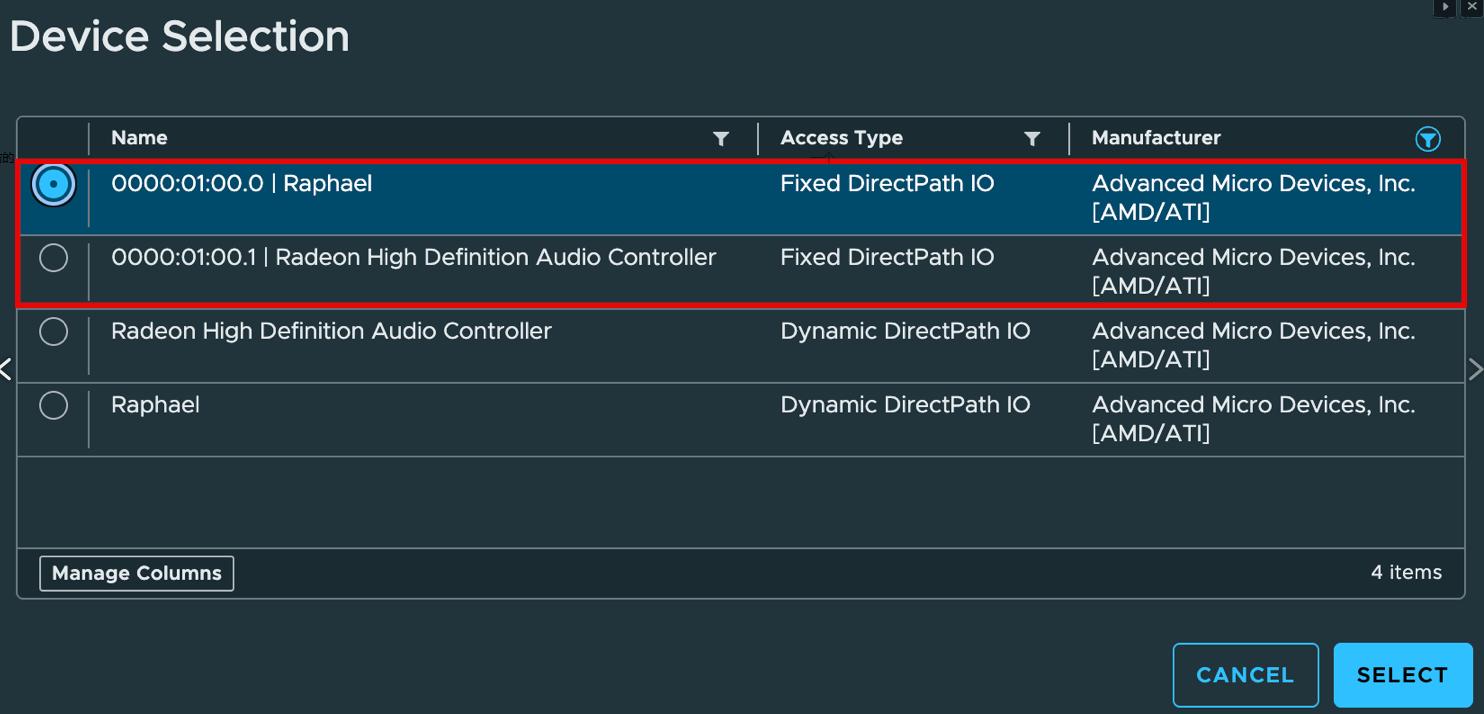

编辑虚拟机设置，依次添加核显与高清音频控制器两个 PCI 设备，请牢记设备添加顺序，该顺序将影响后续配置。

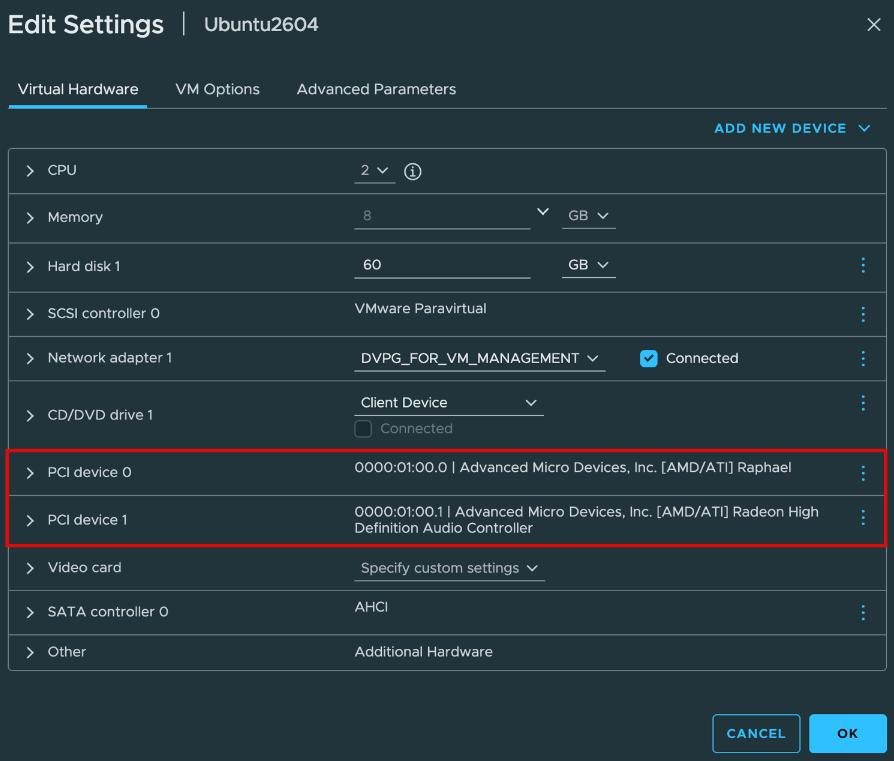

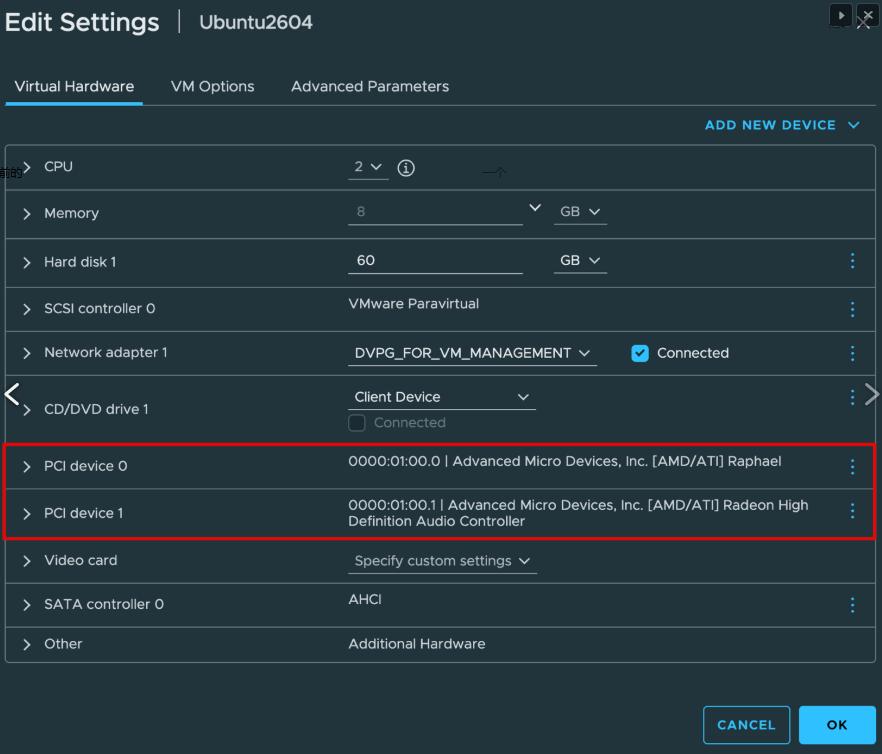

Minisforum MS-A2

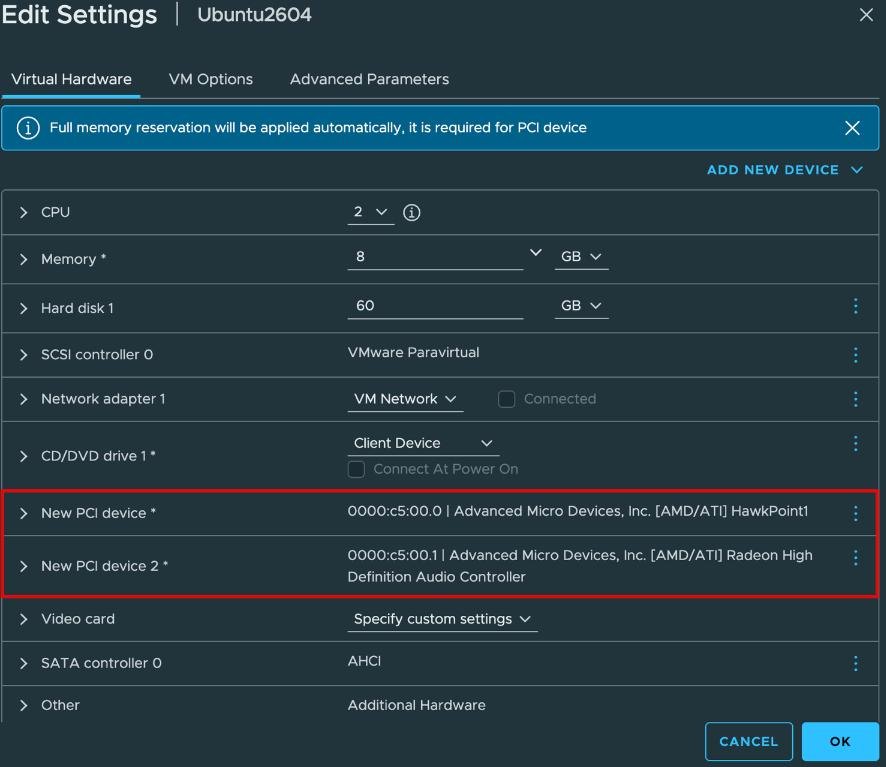

GMKtek K11

第六步：配置虚拟机高级参数

继续编辑虚拟机，切换至高级参数选项卡，添加以下配置项。

务必保证 pciPassthru0、pciPassthru1 对应的镜像文件名，和上一步 PCI 设备的添加顺序保持一致(顺序示例：先核显、后音频控制器)。

镜像文件路径可使用相对路径(文件与虚拟机配置文件同目录)，若存放于共享目录，则必须填写数据存储完整路径，示例：/vmfs/volumes/datastore1/files/vbios_7945hx_MS-A2.bin。

同时需要将 svga.present 设置为 FALSE，禁用 VMware SVGA 虚拟显卡与虚拟机控制台，这也是第四步提前配置 RDP 的原因。

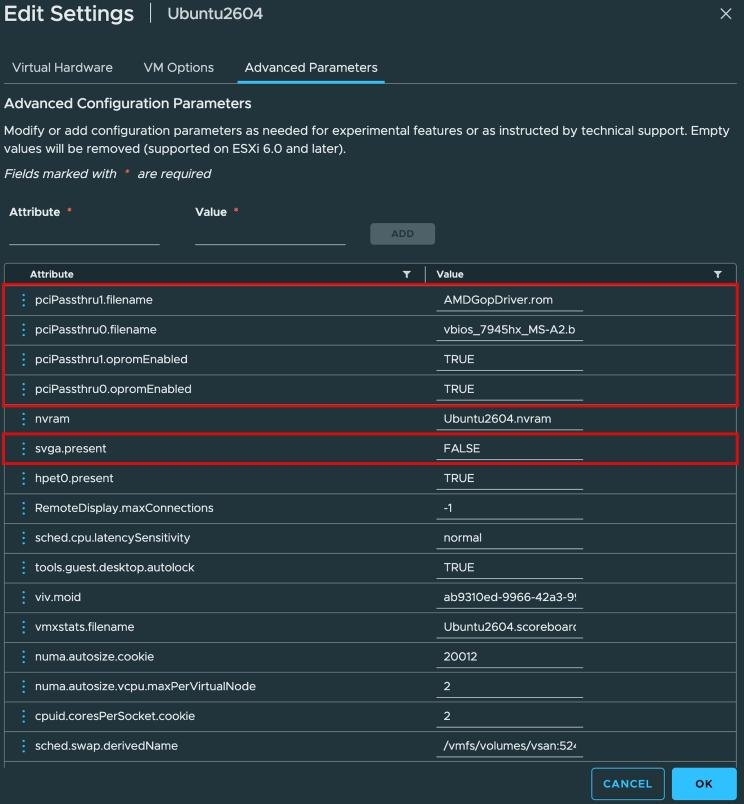

铭凡 MS-A2 配置项

pciPassthru0.opromEnabled = TRUE

pciPassthru0.filename = "vbios_7945hx_MS-A2.bin"

pciPassthru1.opromEnabled = TRUE

pciPassthru1.filename = "AMDGopDriver.rom"

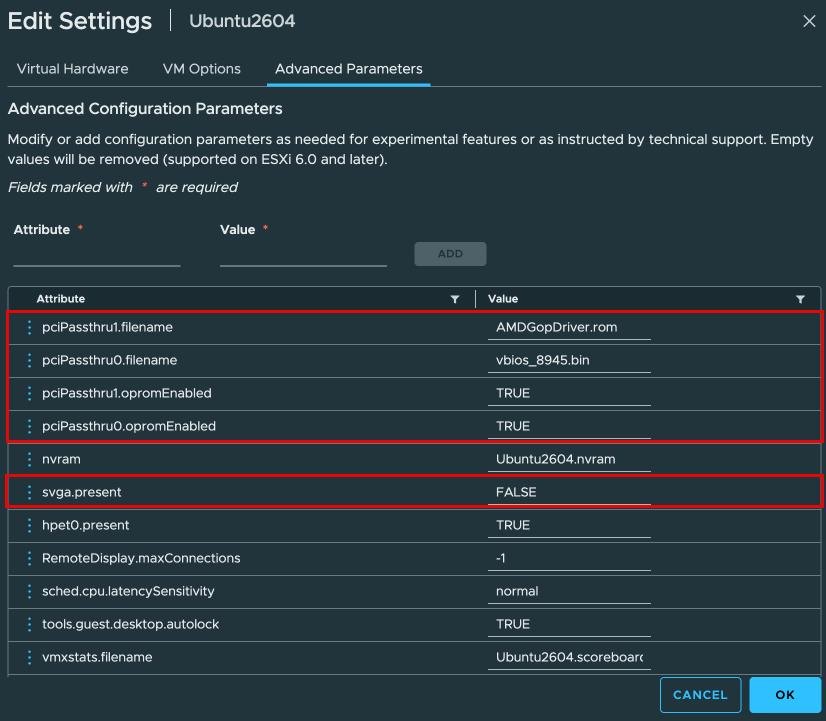

极摩客 K11 配置项

pciPassthru0.opromEnabled = TRUE

pciPassthru0.filename = "vbios_8945.bin"

pciPassthru1.opromEnabled = TRUE

pciPassthru1.filename = "AMDGopDriver.rom"

全部配置完成后点击确定，保存虚拟机设置。

手动填写高级参数容易出错，在添加完核显和音频控制器 PCI 设备后，也可以使用以下 PowerCLI 脚本自动完成配置，按需修改参数即可。

$settings = @{
"pciPassthru0.opromEnabled" = "TRUE"
"pciPassthru0.filename" = "vbios_7945hx_MS-A2.bin"
"pciPassthru1.opromEnabled" = "TRUE"
"pciPassthru1.filename" = "AMDGopDriver.rom"
}
$vm = Get-Vm "Ubuntu2604"
foreach ($setting in $settings.GetEnumerator()) {
New-AdvancedSetting -Entity $vm -Name $setting.Key -Value $setting.Value -Force -Confirm:$false
}
$vm | Get-AdvancedSetting -Name "svga.present" | Set-AdvancedSetting -Value $false -Confirm:$false

第七步：验证核显是否正常识别并初始化

开启虚拟机，通过 SSH 登录系统，执行以下命令检查核显状态：

dmesg | grep 'Initialized amdgpu'

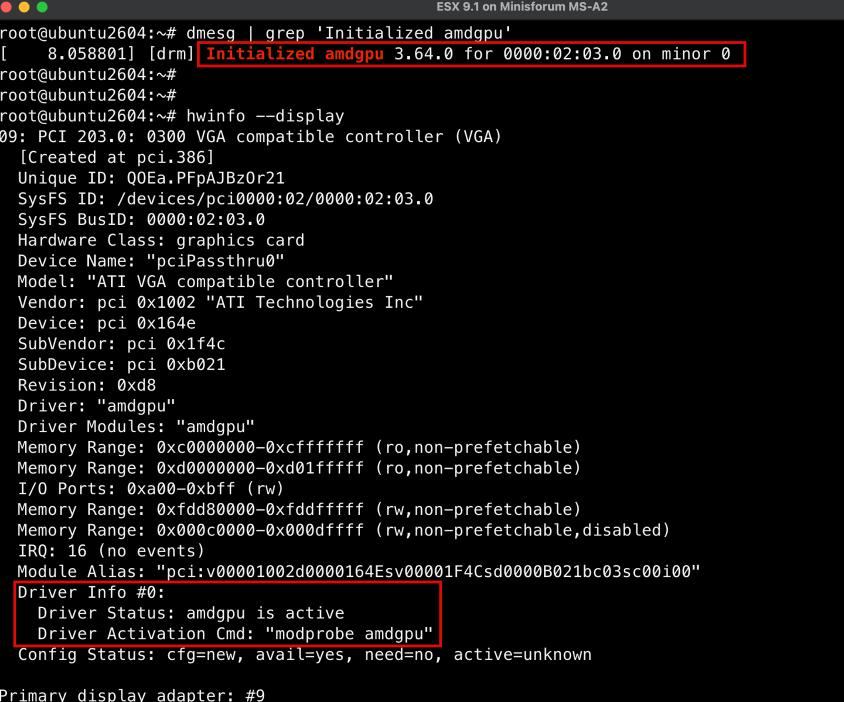

铭凡 MS-A2 配置项

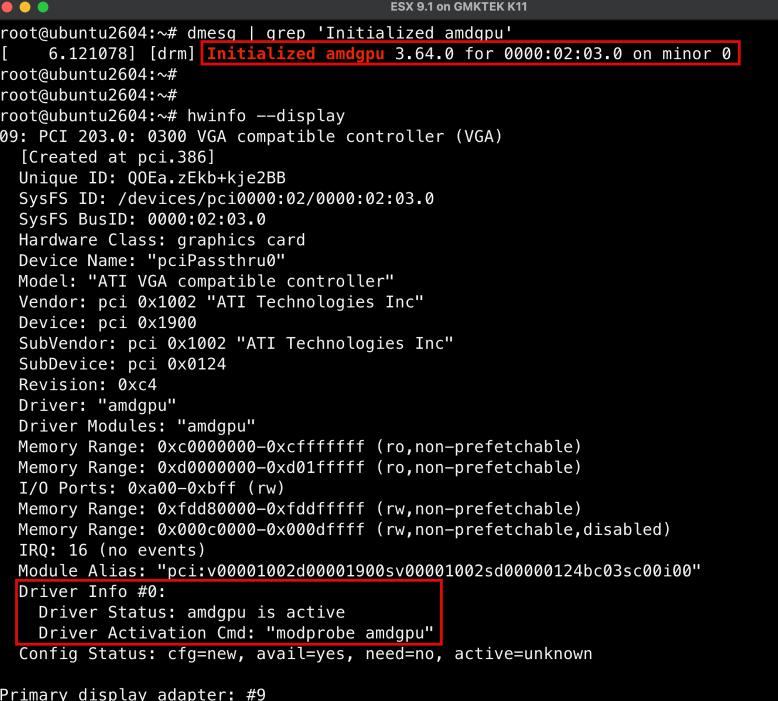

极摩客 K11 配置项

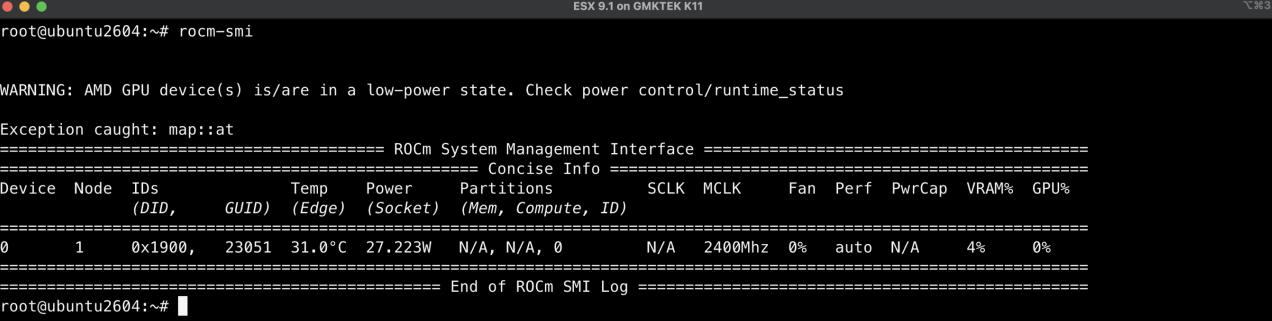

第八步：安装 AMD 显卡配套工具(可选)

核显正常识别后，可安装官方工具查看硬件信息、状态数据：

apt install firmware-amd-graphics firmware-linux-nonfree mesa-utils mesa-utils-extra mesa-vulkan-drivers -y
apt install radeontool vulkan-tools amd-smi -y
apt install -y rocm rocm-smi

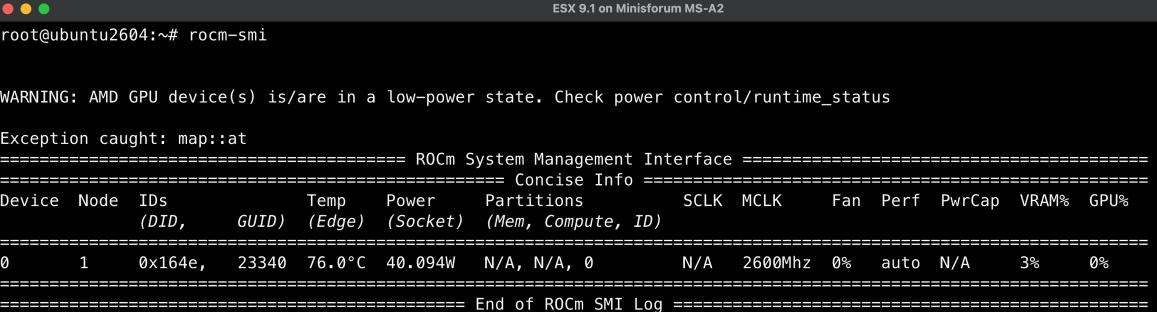

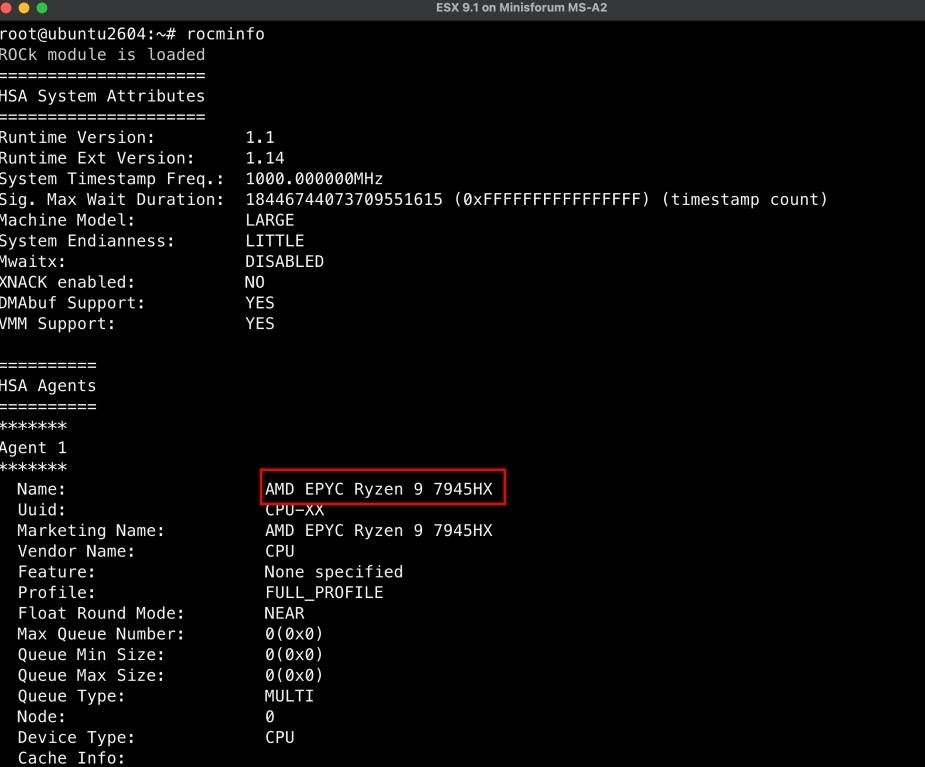

铭凡 MS-A2

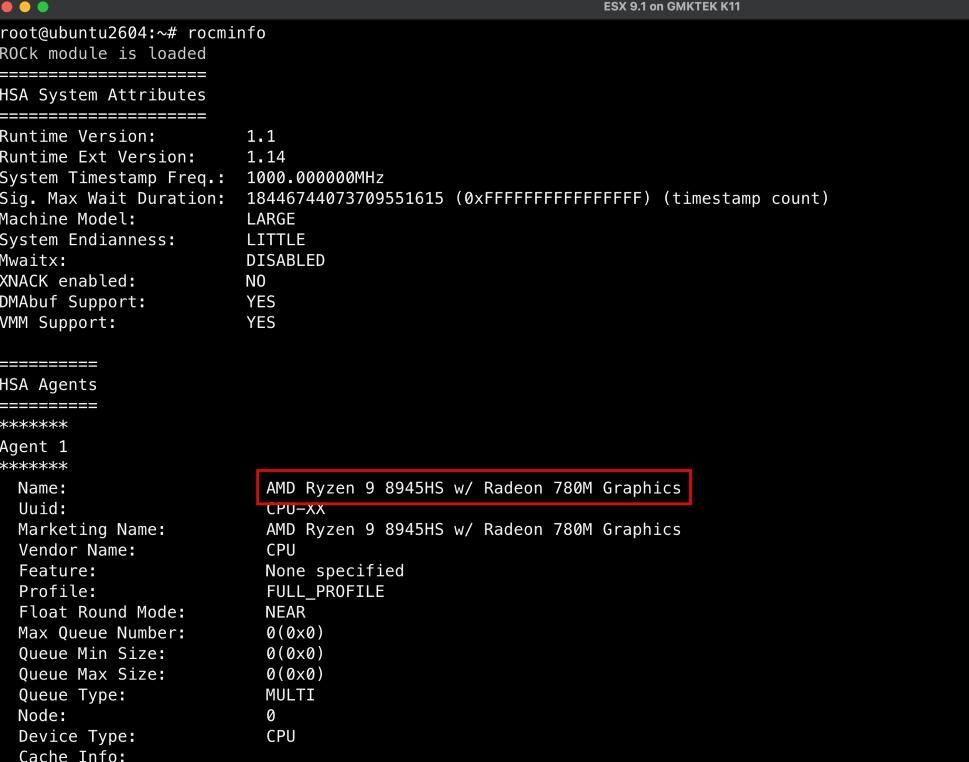

极摩客 K11

AMD 核显直通至 Windows 虚拟机配置方案

Proxmox 社区反馈，AMD 核显直通至 Windows 系统时，普遍会出现经典的43 号设备错误。参考该问题的解决经验后，我与文超针对 ESXi 环境做了相关测试。就我个人设备而言，该方案稳定性欠佳。下文将分享我们的测试成果，供有 Windows 使用需求的用户参考。

第一步：修改 ESXi 主机直通映射文件

编辑 ESXi 主机内的 /etc/vmware/passthru.map 文件，添加以下内容，避免开启核显直通后主机 USB 设备被误直通至虚拟机。修改完成后重启 ESXi 主机生效。

plaintext

# AMD 显卡设备

1002 164e d3d0 default

1002 1640 d3d0 default

第二步：下载对应镜像文件

与 Linux 方案一致，前往仓库下载对应设备的 VBIOS 镜像与 GOP 镜像文件。

铭凡 MS-A2

视频 BIOS 镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/vbios_7945hx_MS-A2.bin

图形输出协议镜像：https://github.com/isc30/ryzen-gpu-passthrough-proxmox/blob/main/AMDGopDriver.rom

第三步：上传镜像文件至 ESXi 数据存储

操作要求同前文。

第四步：开启 AMD 核显 PCI 直通功能

操作步骤同前文，参考对应截图。

第五步：创建并安装 Windows 虚拟机

本次测试使用 Windows 11，旧版 Windows 系统能否正常使用暂未验证。安装系统后务必提前开启 RDP 远程桌面，随后关闭虚拟机。

第六步：添加 PCI 设备

编辑虚拟机，依次添加核显与高清音频控制器，记录设备添加顺序。(参考前文截图)

第七步：配置虚拟机高级参数

配置规则、参数内容、路径要求均与 Linux 虚拟机一致，可使用以下 PowerCLI 脚本批量配置：

powershell

$settings = @{

"pciPassthru0.opromEnabled" = "TRUE"

"pciPassthru0.filename" = "vbios_7945hx_MS-A2.bin"

"pciPassthru1.opromEnabled" = "TRUE"

"pciPassthru1.filename" = "AMDGopDriver.rom"

}

$vm = Get-Vm "Ubuntu2604"

foreach ($setting in $settings.GetEnumerator()) {

New-AdvancedSetting -Entity $vm -Name $setting.Key -Value $setting.Value -Force -Confirm:$false

}

$vm | Get-AdvancedSetting -Name "svga.present" | Set-AdvancedSetting -Value $false -Confirm:$false

第八步：安装 AMD 显卡驱动

启动虚拟机，前往 AMD 官网下载对应型号的离线版显卡驱动(肾上腺素版)。以锐龙 9 7945HX 为例，驱动下载地址：https://www.amd.com/en/support/downloads/drivers.html/processors/ryzen/ryzen-7000-series/amd-ryzen-9-7945hx.html

安装 7-Zip 解压驱动包，在 Windows 设备管理器中手动指定驱动文件夹完成安装。

第九步：修复 Windows 43 号设备错误

Proxmox 社区提出，通过配置系统开机 / 关机脚本调用pnputil工具开关显卡设备，可解决 43 号错误。该方法在文超的设备上测试有效，但在我的设备上并未起效。

你可以使用管理员身份运行以下 PowerShell 脚本，自动配置本地组策略脚本：

powershell

# 请以管理员身份运行

$gpPath = "$env:WINDIR\System32\GroupPolicy\Machine\Scripts"

$scriptsIni = Join-Path $gpPath "scripts.ini"

New-Item -ItemType Directory -Force -Path $gpPath | Out-Null

@"

[Startup]

0CmdLine=C:\Windows\System32\pnputil.exe

0Parameters=/enable-device /class Display /bus PCI /connected

[Shutdown]

0CmdLine=C:\Windows\System32\pnputil.exe

0Parameters=/disable-device /class Display /bus PCI /connected

"@ | Set-Content -Path $scriptsIni -Encoding Unicode

# 检查并创建组策略配置文件

$gptIni = "$env:WINDIR\System32\GroupPolicy\gpt.ini"

if (-not (Test-Path $gptIni)) {

@"

[General]

Version=1

"@ | Set-Content -Path $gptIni -Encoding ASCII

}

gpupdate /force

脚本执行完成后重启虚拟机，正常情况下核显的 43 号错误会消失。

第十步：临时手动修复方案(可选)

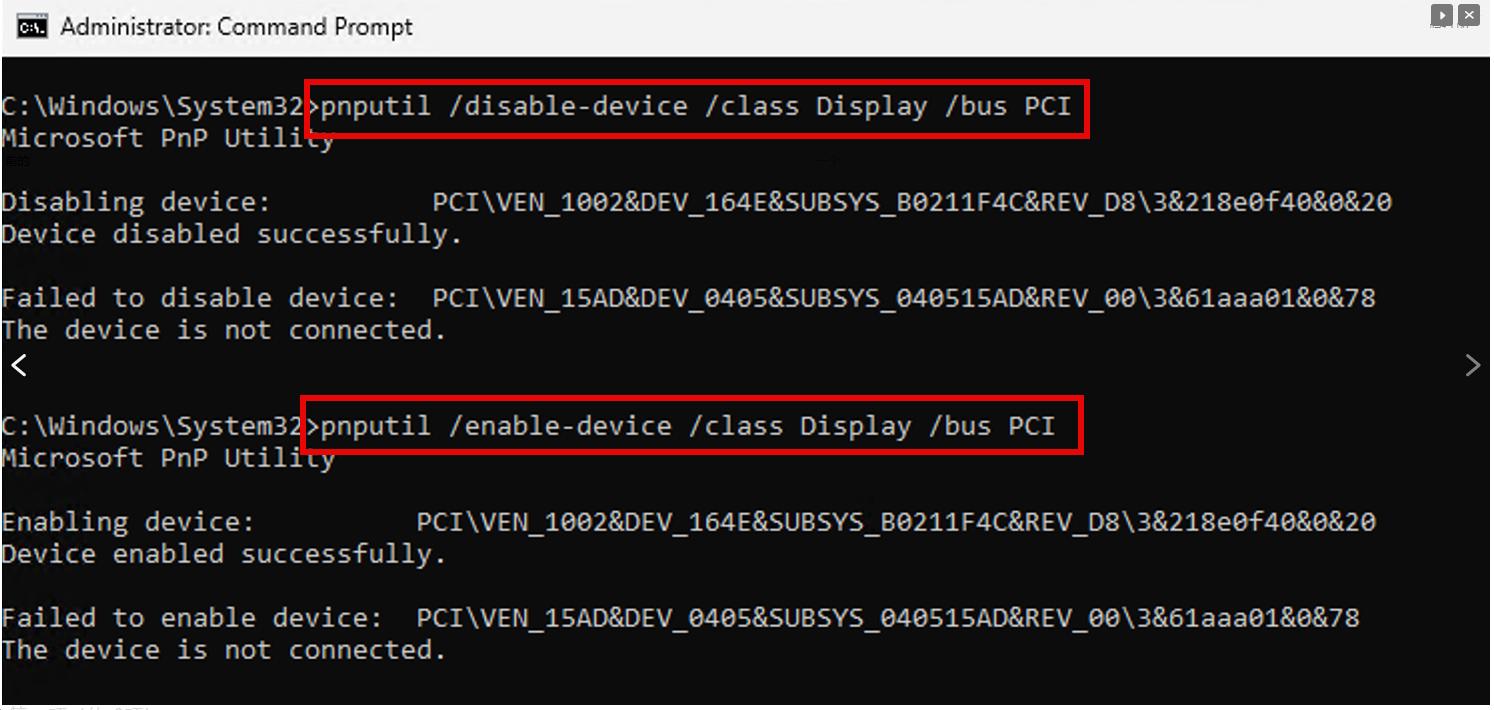

若上述开机脚本无效(我多次测试均未生效)，可在系统启动后，以管理员身份手动执行以下两条命令，临时刷新显卡设备状态：

plaintext

C:\Windows\System32\pnputil.exe /disable-device /class Display /bus PCI

C:\Windows\System32\pnputil.exe /enable-device /class Display /bus PCI

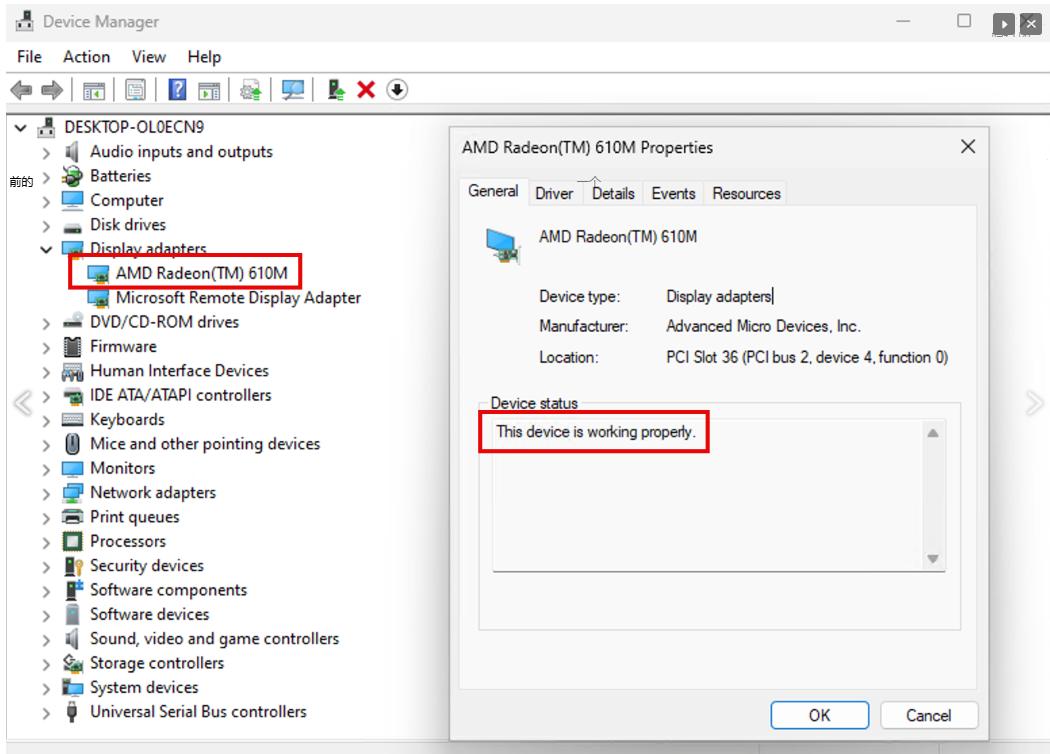

打开设备管理器，执行命令后界面会自动刷新，此时 AMD 核显即可正常工作。

备注：第九、第十步的效果因设备而异。自动开机脚本方案并非对所有硬件生效，我本人仅手动执行命令的方式成功解决问题。

自行提取 VBIOS 镜像文件

第一步：引导系统并编译工具

将主机从 Ubuntu Live 镜像启动，执行以下命令编译vbios.c源码文件：

plaintext

apt install gcc -y

gcc vbios.c -o vbios

第二步：导出 VBIOS 镜像

运行编译完成的工具，自动导出核显 VBIOS 文件：

plaintext

./vbios

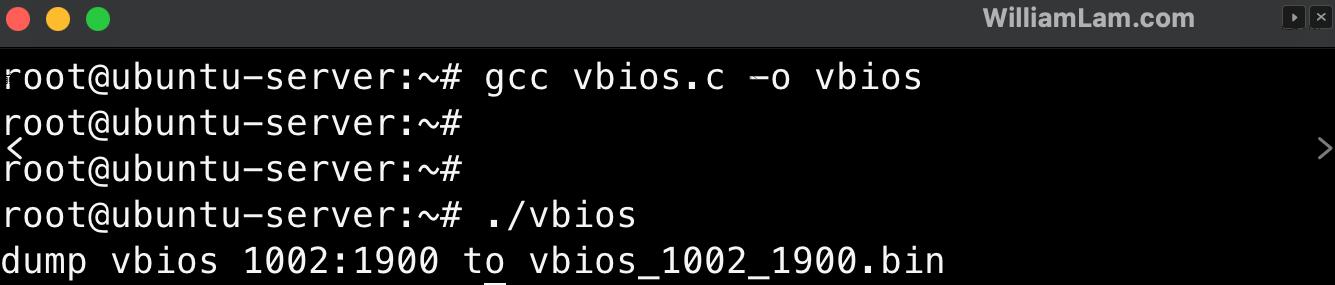

(配图：命令执行界面)

自行提取音频设备 GOP 镜像文件

该流程需要借助 Windows 系统操作。

第一步：获取主板 BIOS 文件

前往设备厂商官网下载对应主板 BIOS 安装包，解压后提取其中的 BIOS 二进制文件(示例文件名：F1WSA.BIN)，并重命名为 bios.bin。

第二步：准备提取工具

下载 UEFI 提取工具(UBU_v1_80_a17.rar)，解压后将所有文件与上一步的bios.bin放在同一目录。

第三步：提取 GOP 驱动文件

运行 UBU.bat 脚本，按照提示选择选项：

输入 2(选择板载显卡相关选项)

输入 X(执行提取操作)

按任意键完成操作并关闭窗口。

提取后的 AMDGopDriver.efi 文件，会存放至路径：Extracted->GOP->对应版本文件夹。

第四步：准备格式转换工具

下载 EfiRom.exe 工具，放置到上述文件同一目录。

第五步：查询设备厂商 ID 与设备 ID

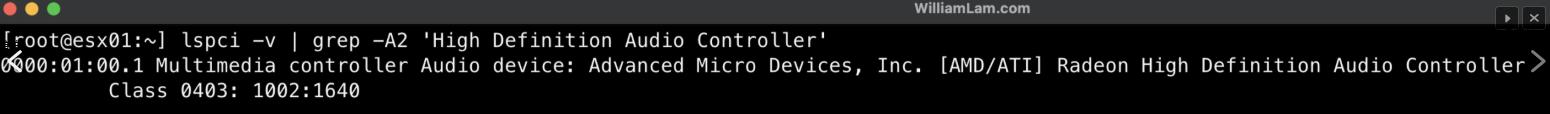

重启主机进入 ESXi 系统，执行以下命令，查询高清音频控制器的厂商 ID与设备 ID：

plaintext

lspci -v | grep -A2 'High Definition Audio Controller'

(配图：命令执行结果)

第六步：格式转换生成 ROM 文件

使用上一步获取的厂商 ID、设备 ID，执行格式转换命令，将 EFI 文件转为可用的 ROM 镜像：

plaintext

EfiRom.exe -f 厂商ID -i 设备ID -e AMDGopDriver.efi -o AMDGopDriver.rom

至此，你已成功自制 VBIOS 镜像与音频 GOP 镜像文件。
